Baison BSH3

Vollständig geschlossener Faserschneidlaser – mit Wechseltisch & Rohrförderer

Die B-Serie ist eine vollständig gekapselte Faserlaserschneidmaschine mit Wechseltisch für Bleche und Rohre. Sie wird von Baison Laser eigenständig entwickelt und gefertigt und eignet sich ideal für Anwender, die überwiegend Bleche und ergänzend Rohrmaterial schneiden. Die Maschine ist für das präzise Schneiden von Kohlenstoffstahl, Edelstahl, Aluminiumlegierungen, Siliziumstahl und weiteren metallischen Werkstoffen ausgelegt. Sie ermöglicht die Bearbeitung von Flachmaterialien sowie Rund-, Quadrat- und Rechteckrohren – ideal für unterschiedlichste Schneidanforderungen bei dünnen bis mittelschweren Materialien.

Live / Online-Demo buchen

Produktvorteile

Doppelte Einsatzmöglichkeit, maximale Effizienz

Diese Maschine vereint eine hochmoderne Blechbearbeitungs-plattform mit einer integrierten Rohrschneideeinheit und bewältigt unterschiedlichste Schneidanforderungen für Bleche und Rohre mit Leichtigkeit.

Ausgestattet mit fortschrittlichen Untersetzungsgetrieben, leistungsstarken Servomotoren und einem doppelt ausgeführtem Antriebssystem, überzeugt die Anlage durch exzellente Bearbeitungsleistung und hohe Langlebigkeit. Der Betrieb erfolgt äußerst präzise, laufruhig und geräuscharm – selbst bei hohen Verfahrgeschwindigkeiten.

Der Wechseltisch

Durch die Implementierung einer Kletter-Wechselplattform mit einer Zykluszeit von 10 bis 15Sekunden wird ein zügiges Be- und Entladen ermöglicht, wodurch die Arbeitseffizienz erheblichgesteigert und die Betriebskosten reduziert werden.

Rohrschneidesegment mit Rotationsachse

Der Rohrförderer ist mit pneumatischen Klemmbacken ausgestattet, die eine gleichmäßige und kraftvolle Fixierung gewährleisten. So lassen sich Rohre unterschiedlichster Form, Größe und Gewicht sicher spannen – für eine präzise und wiederholgenaue Schnittführung.

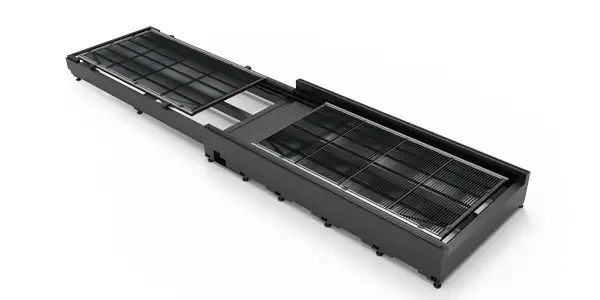

Maschinenbett für extreme Beanspruchungen.

Die neu entwickelte, geschweißte Bettstruktur wird nach höchsten Standards mehrfach spannungsarm geglüht, um dauerhafte Stabilität zu sichern. Das Ergebnis: präzise und schnelle Schneidergebnisse selbst im Dauerbetrieb.

Konfiguration

Laserquelle

Wir verbauen folgende Laserquellen
‍
Raycus RFL-C3000S-CE 3000 Watt
Raycus RFL-C6000S-CE 6000 Watt
Raycus RFL-C12000S-CE 12000 Watt
Raycus RFL-C20000S-CE 20000 Watt
sowie 30000W und 40000W

Raycus hat ein Servicecenter in Hilden – Deutschland

Hohe Effizienz: Raycus-Laser bieten einen elektrooptischen Umwandlungswirkungsgrad von 30–40 % und reduzieren so Energieverbrauch und Betriebskosten deutlich.
Überragende Strahlqualität: Das Singlemode Faserdesign gewährleistet eine hohe Strahldichte und ermöglicht präzises und effizientes Schneiden, insbesondere bei dünnen und komplexen Materialien.
Lange Lebensdauer: Die Kernkomponenten sind auf über 100.000 Betriebsstunden ausgelegt, was den Wartungsaufwand und die Gesamtbetriebskosten reduziert.

CE-Zertifizierung: Entspricht europäischen Normen für Sicherheit und EMV.
Hoher Wirkungsgrad & Energieeffizienz: Die Kernkomponenten sind auf über 100.000 Betriebsstunden ausgelegt, was den Wartungsaufwand und die Gesamtbetriebskosten reduziert.
Gutes Preis-Leistungs-Verhältnis: Im Vergleich zu IPG oder SPI oft günstiger bei besserer technischer Leistung.

Schneidkopf

Effiziente Kühlung: Sowohl der Kollimationsspiegel als auch die Fokussierlinse sind mit Kühlstrukturen ausgestattet. Der Düsenkühlluftstrom schützt Düse und Keramikkörper effektiv.
Mehrere Schutzlinsen: Reduzieren effektiv die Verschmutzung durchwechselnde Fasern und Linsen und verlängern so die Lebensdauer der Linsen.
Optimiertes Strukturdesign: Das integrierte Gehäusedesign gewährleistet die Abdichtung. Die verbesserten QBH- und G5-Glasfaserschnittstellen sind hochkompatibel und blockieren nicht durch Wasserlecks oder Rost.

Kontrollsystem

Das FSCUT2000E ist mit fortschrittlichen Funktionen wie Autofokus, Echtzeit-Buskommunikation und Schweißnahterkennung ausgestattet. Diese Merkmaletragen zur optimierten Materialausnutzung und Reduzierung von Abfall bei, was wiederum zu geringerenProduktionskosten führt.
Hochpräzises Schneiden: Das Gerät eignet sich für dieBearbeitung verschiedenster Metallmaterialien. Diestabile Leistung gewährleistet eine hoheSchnittgenauigkeit und minimiert Fehler, wodurch einegleichbleibende Qualität sichergestellt wird.
Benutzerfreundlich: Das System verfügt über eineintuitive Benutzeroberfläche und ist leicht zu bedienen.

Getriebe

Stabiler Betrieb
Geräuscharm
Hohes Antriebsdrehmoment
Hohes Übersetzungsverhältnis

Servomotoren

Geräuscharm und vibrationsarm
Kompakte Größe und geringes Gewicht
Hohe Zuverlässigkeit und Stabilität
Schnelle Wärmeableitung mit gleichmäßigererTemperaturverteilung

Linearführungen

Hohe Präzision
Geräuscharm
Automatische Zentrierung
Hohe Modularität

Wasserkühler

Duale Kühlfunktion
Echtzeitalarm
Maschinenschutz

Technische Daten

Baison BSH3

Arbeitsbereich

3000 x 1500 mm

Rohrgrößen

Rundrohr:
Ø20-Ø240mm

Vierkantrohr:
20*20-240*240mm

Max. Plattengewicht

600 kg

Max. Einzelrohrgewicht

200 kg

Max. Rohrschnittlänge

6500 mm

Maschinengröße

8780 x 4150 x 2430 mm

Maschinengewicht

5715 kg

Stromdaten

34kw/61A

X-Achse

2450 mm

Y-Achse

3050 mm

Z-Achse

300 mm (inklusive QG60T7)

Positioniergenauigkeit (X/Y)

±0.03 mm/m

Wiederholgenauigkeit (X/Y)

±0.03 mm/m

Max. Verfahrgeschwindigkeit

120 m/min

Max. Verfahrgeschwindigkeit

100 m/min

Maximal schneidbare Materialstärke

12 mm

1,5 kw

16 mm

2 kw

20 mm

3 kw

25 mm

6 kw

Maximal schneidbare Rohrwandstärke

8 mm

1,5 kw

8 mm

2 kw

12 mm

3 kw

16 mm

6 kw

Hinweis: Die maximal bearbeitbaren Materialdicken sind abhängig von mehreren Faktoren, einschließlich der Materialqualität, der Qualität der eingesetzten Schneidgase, der Servicequalität, der Effizienz des NC-Programms sowie dem Zustand der Verschleißteile. Die erreichbaren Schnittwerte variieren daher in Abhängigkeit von diesen Parametern und können je nach den spezifischen Bedingungen des Prozesses schwanken.
