Baison G24

Laserschneidmaschine für Rohre und Profile - mit mittleren bis kleinen Durchmessern

Die von Baison Laser entwickelte und produzierte Rohrlaserschneid-maschine der G-Serie mit zwei robusten Spannfuttern für Großrohre ist speziell für die hochpräzise und schnelle Bearbeitung großer, langer Metallprofile in verschiedenen Größen und Formen konzipiert. Sie schneidet zuverlässig eine Vielzahl von Metallprofilen, darunter Rund-, Vierkant-, Winkel-, U-Stahl-,H- und I-Träger-Profile sowie speziell geformte Rohre aus Edelstahl, Kohlenstoffstahl und anderen Metallen.

Live / Online-Demo buchen

Produktvorteile

Hochleistungs-Vierbackenfutter für starke Belastung

Materialeffiziente Bearbeitung mit minimalem Rohr Endstück

Universell für verschiedene Rohre und Profile

Die V-Serie stellt eine leistungsstarke und effiziente Lösung für das Schneiden von großen,schweren und langen Rohren, Profilen und Trägern dar. Sie integriert fortschrittlicheTechnologien, die eine präzise und kontinuierliche Bearbeitung ermöglichen und somit optimaleProzessergebnisse garantieren.

Kürzere Endstücken zur Kosteneinsparung

Die serienmäßige Einbindung einer Spannfutterschutzfunktion schützt nicht nur das Spannfutter wirksam, sondern maximiert auch die Nutzung der Rohstoffeund senkt dadurch die Produktionskosten.

Hoher Grad an Automatisierung

Mit einem seitlich montierten Bettrahmen, serienmäßiger halbautomatischer Beladung für Rohreund Profile bis 6500 mm Länge und vollautomatischer Entladung bis 4000 mm Länge, beschleunigt die Maschine die Materialhandhabung, steigert die Verarbeitungseffizienz und entspricht allenSicherheitsstandards.

±45° Schwenkkopf (Optional)

Die optionale Fasenschnittfunktion ermöglicht die Durchführung von Fasenschnitten im Bereich von -45° bis +45°. Je nach Geometrie des Werkstücks können dabei sowohl einfache V- und X Nähte als auch komplexere V- oder K-Nähte realisiert werden.

Konfiguration

Laserquelle

Wir verbauen folgende Laserquellen
‍
Raycus RFL-C3000S-CE 3000 Watt
Raycus RFL-C6000S-CE 6000 Watt
Raycus RFL-C12000S-CE 12000 Watt
Raycus RFL-C20000S-CE 20000 Watt
sowie 30000W und 40000W

Raycus hat ein Servicecenter in Hilden – Deutschland

Hohe Effizienz: Raycus-Laser bieten einen elektrooptischen Umwandlungswirkungsgrad von 30–40 % und reduzieren so Energieverbrauch und Betriebskosten deutlich.
Überragende Strahlqualität: Das Singlemode Faserdesign gewährleistet eine hohe Strahldichte und ermöglicht präzises und effizientes Schneiden, insbesondere bei dünnen und komplexen Materialien.
Lange Lebensdauer: Die Kernkomponenten sind auf über 100.000 Betriebsstunden ausgelegt, was den Wartungsaufwand und die Gesamtbetriebskosten reduziert.

CE-Zertifizierung: Entspricht europäischen Normen für Sicherheit und EMV.
Hoher Wirkungsgrad & Energieeffizienz: Die Kernkomponenten sind auf über 100.000 Betriebsstunden ausgelegt, was den Wartungsaufwand und die Gesamtbetriebskosten reduziert.
Gutes Preis-Leistungs-Verhältnis: Im Vergleich zu IPG oder SPI oft günstiger bei besserer technischer Leistung.

Schneidkopf

Effiziente Kühlung: Sowohl der Kollimationsspiegel als auch die Fokussierlinse sind mit Kühlstrukturen ausgestattet. Der Düsenkühlluftstrom schützt Düse und Keramikkörper effektiv.
Mehrere Schutzlinsen: Reduzieren effektiv die Verschmutzung durchwechselnde Fasern und Linsen und verlängern so die Lebensdauer der Linsen.
Optimiertes Strukturdesign: Das integrierte Gehäusedesign gewährleistet die Abdichtung. Die verbesserten QBH- und G5-Glasfaserschnittstellen sind hochkompatibel und blockieren nicht durch Wasserlecks oder Rost.

Kontrollsystem

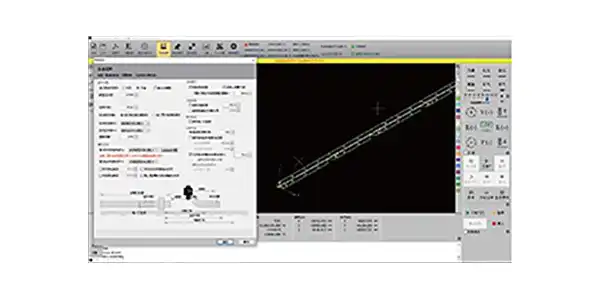

Das FSCUT2000E ist mit fortschrittlichen Funktionen wie Autofokus, Echtzeit-Buskommunikation und Schweißnahterkennung ausgestattet. Diese Merkmaletragen zur optimierten Materialausnutzung und Reduzierung von Abfall bei, was wiederum zu geringerenProduktionskosten führt.
Hochpräzises Schneiden: Das Gerät eignet sich für dieBearbeitung verschiedenster Metallmaterialien. Diestabile Leistung gewährleistet eine hoheSchnittgenauigkeit und minimiert Fehler, wodurch einegleichbleibende Qualität sichergestellt wird.
Benutzerfreundlich: Das System verfügt über eineintuitive Benutzeroberfläche und ist leicht zu bedienen.

Getriebe

Stabiler Betrieb
Geräuscharm
Hohes Antriebsdrehmoment
Hohes Übersetzungsverhältnis

Servomotoren

Geräuscharm und vibrationsarm
Kompakte Größe und geringes Gewicht
Hohe Zuverlässigkeit und Stabilität
Schnelle Wärmeableitung mit gleichmäßigererTemperaturverteilung

Linearführungen

Hohe Präzision
Geräuscharm
Automatische Zentrierung
Hohe Modularität

Wasserkühler

Duale Kühlfunktion
Echtzeitalarm
Maschinenschutz

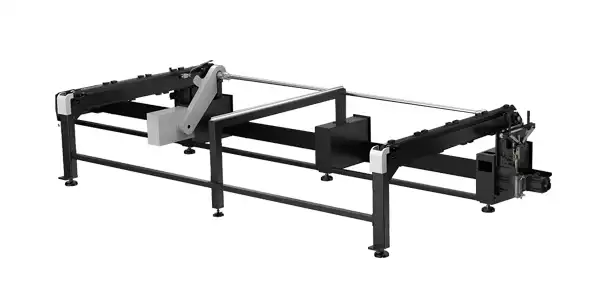

Halbautomatisches Ladegestell

Der halbautomatische Ladegestell wird durch ein automatisches Ladeprogramm gesteuertund vereinfacht eine automatische Materialbestückung. Der Prozess wird so weit vereinfacht, dass die Rohre nur noch auf dem Ladegestell platziert werden müssen, wodurch die mit einer manuellen Beladung verbundenen Probleme und Sicherheitsrisiken effektiv gelöst werden.

Vollautomatische Entladestation

Die automatische Unterstützungs- und Entladestation sorgt für eine stabile und sicherere Materialentladung. In Verbindung mit zwei nachfolgenden Entladegestellen ist es in der Lage, Werkstücke mit einer Länge von 1 bis 6 m automatisch zu entladen, wodurch Sicherheitsprobleme minimiert und die Effizienz maximiert werden.

Technische Daten

Baison G24

Maschinengewicht

4.600 kg
(inklusive Be- und Entladungssystem)

Maschinengröße

12000 x 4500 x 2500 mm

Max. Einzelrohrgewicht

300 kg

Max. Rohrschnittlänge

6500 mm

Rohr Endstück

≥100 mm

Stromdaten

24,8kw / 59A

X-Achse

350 mm

Y-Achse

6500 mm

Z-Achse

500 mm

Positioniergenauigkeit (X/Y)

±0.03 mm/m

Wiederholgenauigkeit (X/Y)

±0.03 mm

Max. Verfahrgeschwindigkeit

100 m/min

Max. Futterdrehzahl

106 UPM

Max.Beschleunigung

1.0 G

Anschluss

3Phasen , 400V / 50Hz

Leistungsschutzstufe

IP54

Maximal schneidbare Wanddicke

11 mm

3 kw

16 mm

6 kw

25 mm

12 kw

Hinweis: Die maximal bearbeitbaren Materialdicken sind abhängig von mehreren Faktoren, einschließlich der Materialqualität, der Qualität der eingesetzten Schneidgase, der Servicequalität, der Effizienz des NC-Programms sowie dem Zustand der Verschleißteile. Die erreichbaren Schnittwerte variieren daher in Abhängigkeit von diesen Parametern und können je nach den spezifischen Bedingungen des Prozesses schwanken.
