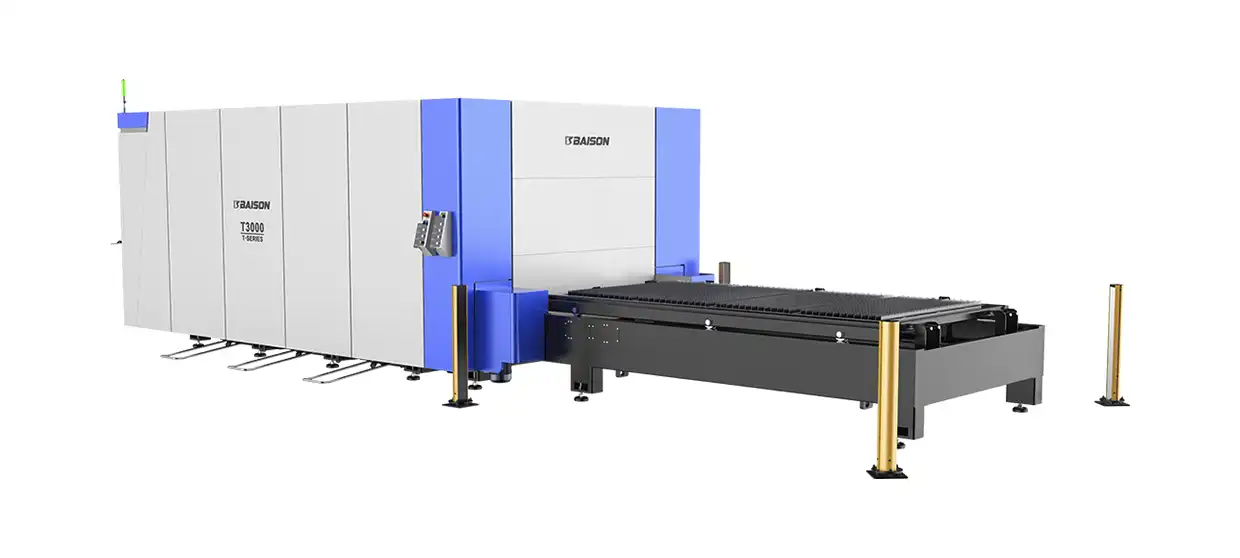

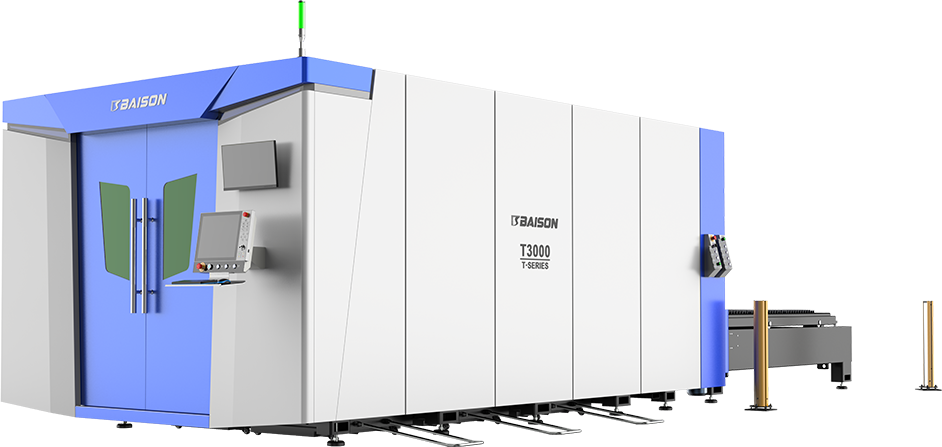

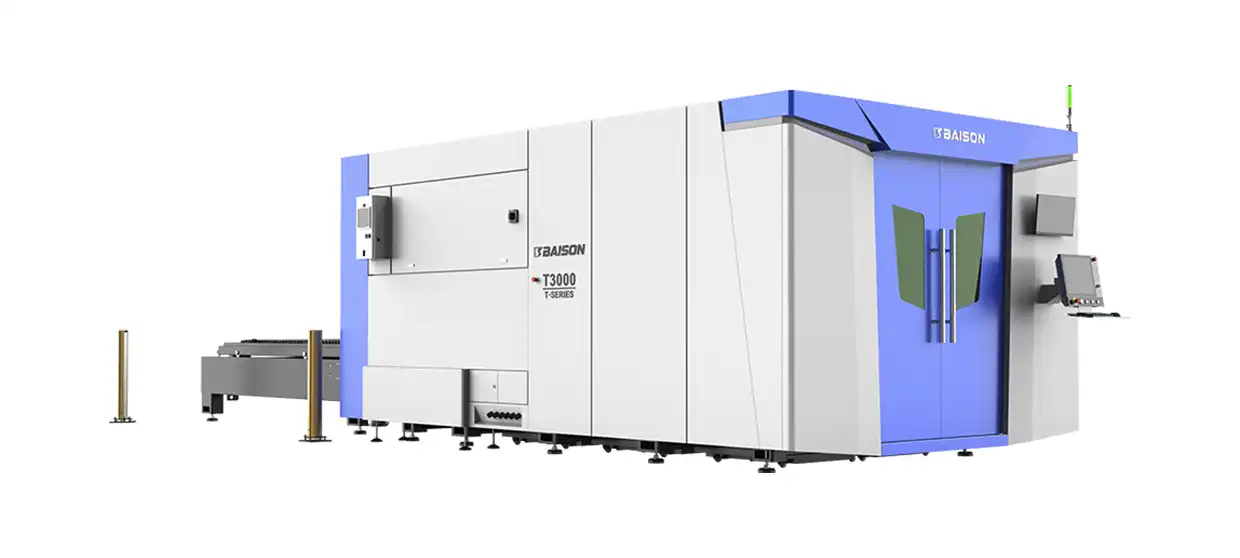

Baison T-Serie

Ultrahochleistungsfähige Laserschneidmaschine für die industrielle Schwerlastbearbeitung mit einer Leistung von bis zu 40 kW

Die T-Serie ist eine hochleistungsfähige Laserschneidmaschine für Schwerlastanwendungen, die von Baison Laser eigenständig entwickelt und produziert wurde. Sie eignet sich für das präzise Schneiden von Metallblechen wie Kohlenstoffstahl, Edelstahl, Aluminiumlegierungen, Titanlegierungen sowie verzinktem Aluminium-Zink. Damit erfüllt sie unterschiedlichste Anforderungen beim Schneiden von mittel- bis dickwandigen Blechmaterialien.

Live / Online-Demo buchen

Produktvorteile

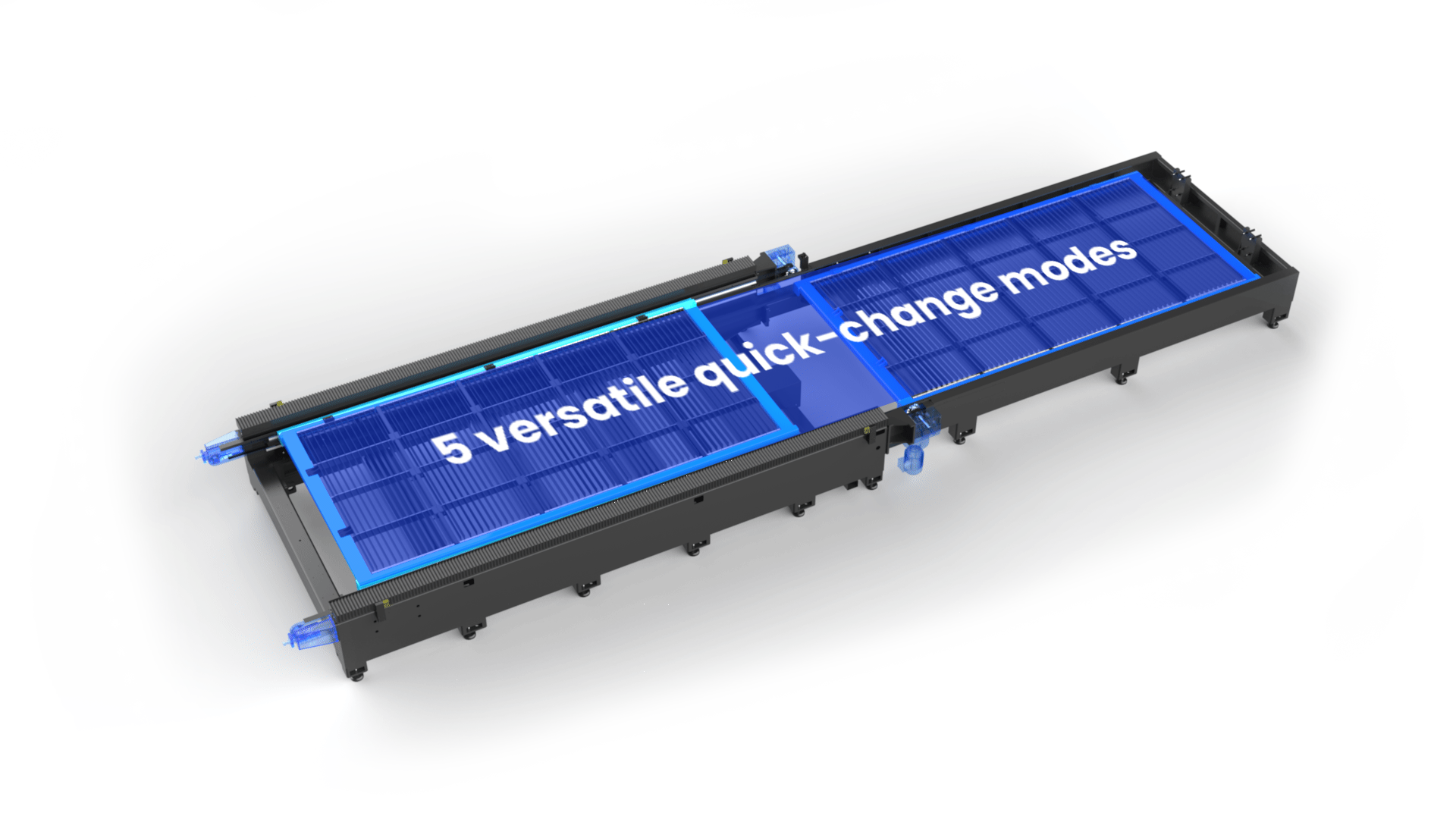

Hochentwickelte Wechseltisch-Schneidplattformen

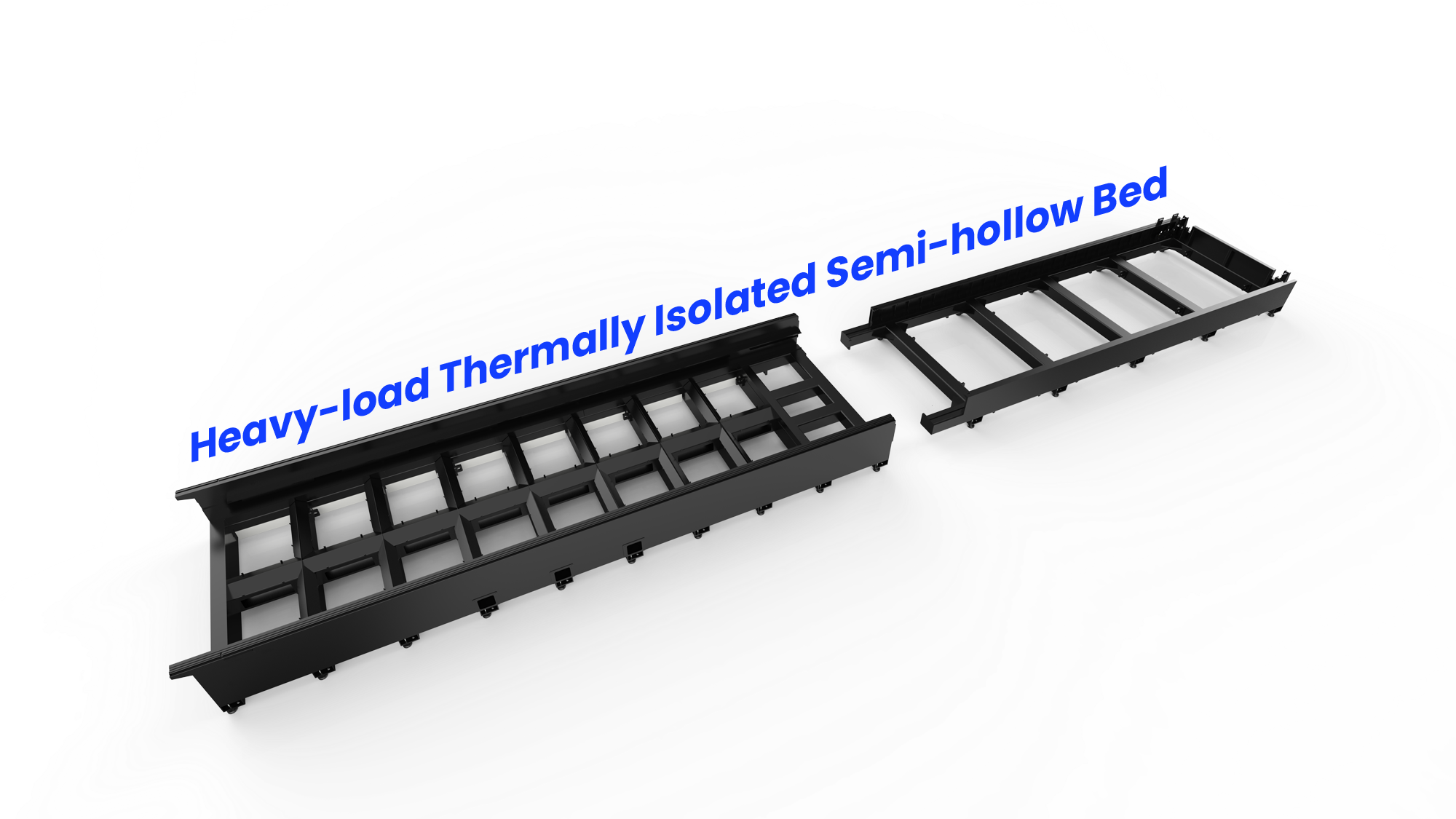

Semi-Hohlbett-Struktur - extrem belastbar, thermisch entkoppelt

Intelligentes Steuerungssystem

Ein hochmodernes, adaptives Steuerungssystem nutzt intelligente Algorithmen, um eine präzise, effiziente und vorausschauende Regelung zu gewährleisten – für maximale Leistung, Sicherheit und Zukunftsfähigkeit.

Ausgestattet mit einem intelligenten Hochleistungsschneidkopf vereint das System 22 fortschrittliche Spitzentechnologien, darunter die Schlackenentfernung und das induktionsfreie Anstechen. So werden höchste Schnittgeschwindigkeiten, ein erweitertes Anwendungsspektrum und erstklassige Schneidergebnisse erreicht.

Spitzenleistung in Konfiguration

Die Kernkomponenten stammen von renommierten Premium-Herstellern und garantieren höchste Präzision, exzellente Stabilität, äußerst geringe Ausfallraten sowie eine lange Lebensdauer.

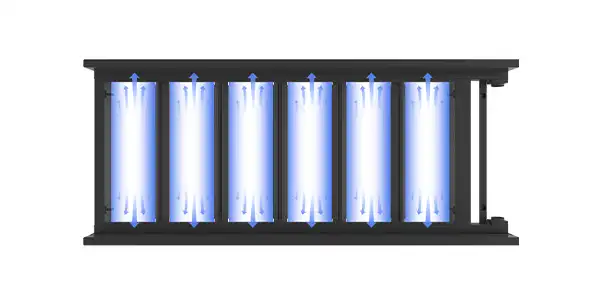

Effiziente Rauchgasabsaugung

Die segmentierte Rauchgasabsaugung sorgt für eine gezielte und hocheffiziente Erfassung von Staub, Rauch, Feinstaub und Schadgasen – für einen umweltfreundlicheren, emissionsarmen Produktionsprozess, der Mensch und Maschine nachhaltig schützt.

Konfiguration

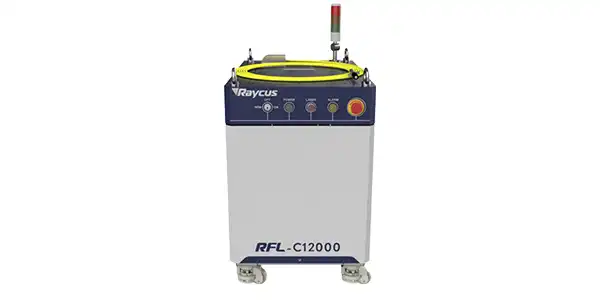

Laserquelle

  • Hohe Effizienz: Raycus-Laser bieten einen elektrooptischen Umwandlungswirkungsgrad von 30–40 % und reduzieren so Energieverbrauch und Betriebskosten deutlich.
  • Überragende Strahlqualität: Das Singlemode-Faserdesign gewährleistet eine hohe Strahldichte und ermöglicht präzises und effizientes Schneiden, insbesondere bei dünnen und komplexen Materialien.
  • Zuverlässige Stabilität: Dank des modularen Designs und der selbst entwickelten Schlüsselkomponenten sind Raycus-Lase räußerst stabil und für den Dauerbetrieb in rauen Umgebungen geeignet.
  • Lange Lebensdauer: Die Kernkomponenten sind auf über 100.000 Betriebsstunden ausgelegt, was den Wartungsaufwand und die Gesamtbetriebskosten reduziert.

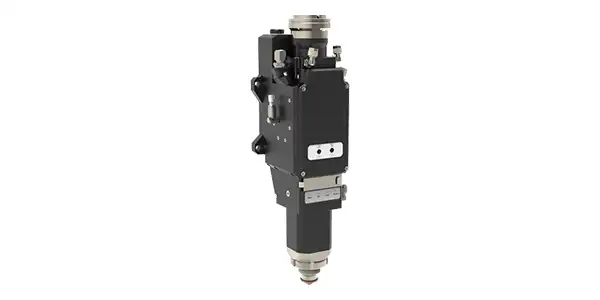

Schneidkopf BOCI B44

  • Effiziente Kühlung: Sowohl der Kollimationsspiegel als auch die Fokussierlinse sind mit Kühlstrukturen ausgestattet. Der Düsenkühlluftstrom schützt Düse und Keramikkörper effektiv.
  • Mehrere Schutzlinsen: Reduzieren effektiv die Verschmutzung durchwechselnde Fasern und Linsen und verlängern so die Lebensdauer der Linsen.
  • Schnelle Fokussierung: Durch die Kollimationsfokussierung bewegt sich der Fokus schneller und der Fokusbereich ist größer.
  • Optimiertes Strukturdesign: Das integrierte Gehäusedesign gewährleistet die Abdichtung. Die verbesserten QBH- und G5-Glasfaserschnittstellen sind hochkompatibel und blockieren nicht durch Wasserlecks oder Rost.

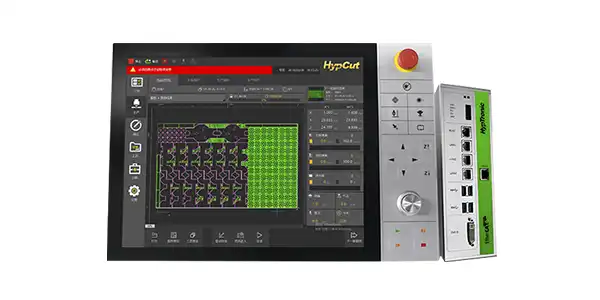

Kontrollsystem

  • Das FSCUT8000A wurde speziell für den Einsatz in Hochleistungslaserschneidanlagen entwickelt und bietet höchste Präzision, Zuverlässigkeit und Effizienz für industrielle Anwendungen. Mit fortschrittlichen Funktionen wie Autofokus, Echtzeit-Buskommunikation und Schweißnahterkennung ausgestattet. Diese Merkmale tragen zur optimierten Materialausnutzung und Reduzierung von Abfall bei, was wiederum zu geringeren Produktionskosten führt.
  • Hochpräzises Schneiden: Das Gerät eignet sich für die Bearbeitung verschiedenster Metallmaterialien. Die stabile Leistung gewährleistet eine hohe Schnittgenauigkeit und minimiert Fehler, wodurch eine gleichbleibende Qualität sichergestellt wird.
  • Benutzerfreundlich: Das System verfügt über eineintuitive Benutzeroberfläche und ist leicht zu bedienen.

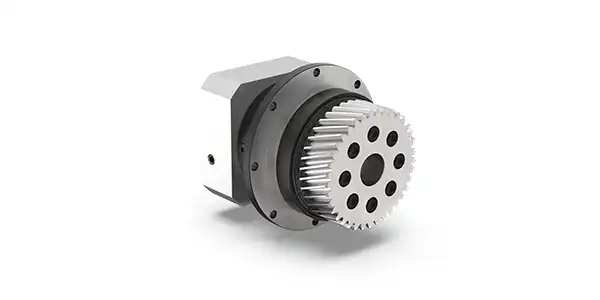

NEUGART Getriebe

  • Stabiler Betrieb
  • Geräuscharm
  • Hohes Antriebsdrehmoment
  • Hohes Übersetzungsverhältnis

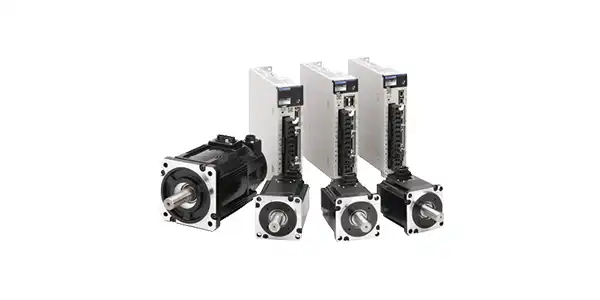

Servomotoren

  • Geräuscharm und vibrationsarm
  • Kompakte Größe und geringes Gewicht
  • Hohe Zuverlässigkeit und Stabilität
  • Schnelle Wärmeableitung mit gleichmäßigererTemperaturverteilung

PMI Linearführungen

  • Hohe Präzision
  • Geräuscharm
  • Gute Verschleißfestigkeit
  • Automatische Zentrierung
  • Hohe Modularität

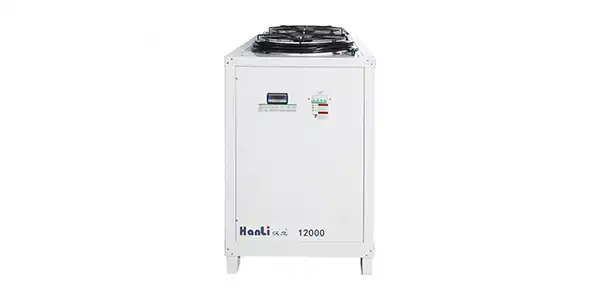

Wasserkühler

  • Duale Kühlfunktion
  • Echtzeitalarm
  • Maschinenschutz

Technische Daten

Baison T-3000
Arbeitsbereich
3000*1500mm
Max. Plattengewicht
1500 kg

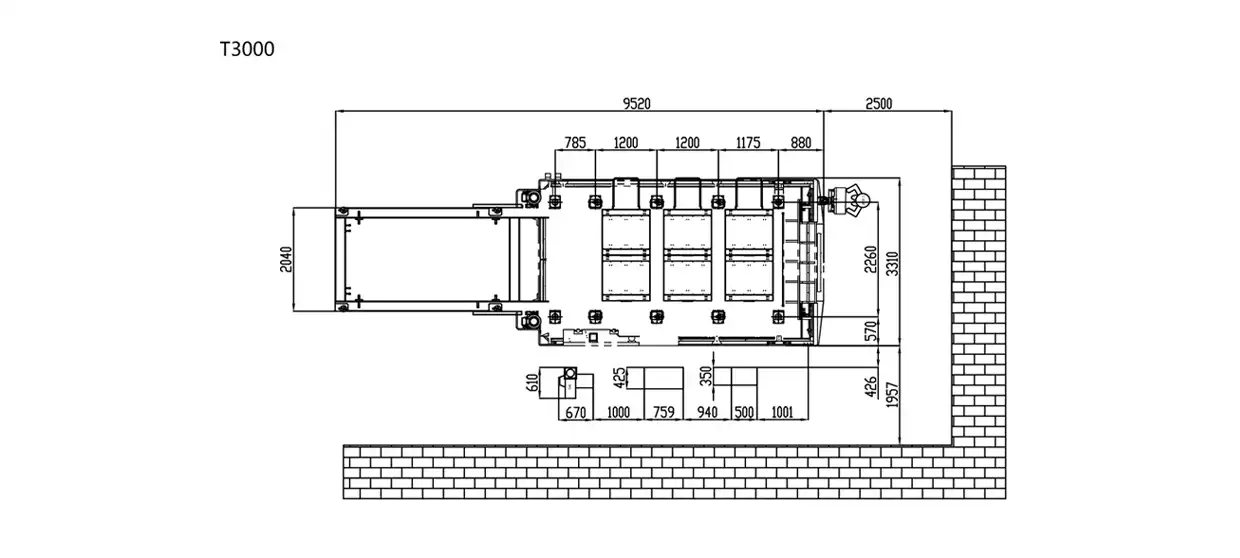

Maschinengröße*
9550*3580*2550mm
Maschinengewicht*
8822 kg
Stromdaten
64.3kw/100A
X-Achse
1550 mm
Y-Achse
3100 mm
Z-Achse
370 mm
Positioniergenauigkeit (X/Y)
±0.03 mm/m
Wiederholgenauigkeit (X/Y)
±0.03 mm
Max. Verfahrgeschwindigkeit
140 m/min
Max.Beschleunigung
1.8 G
Stromanschluss
3Phasen , 400V / 50Hz
Leistungsschutzstufe
IP54

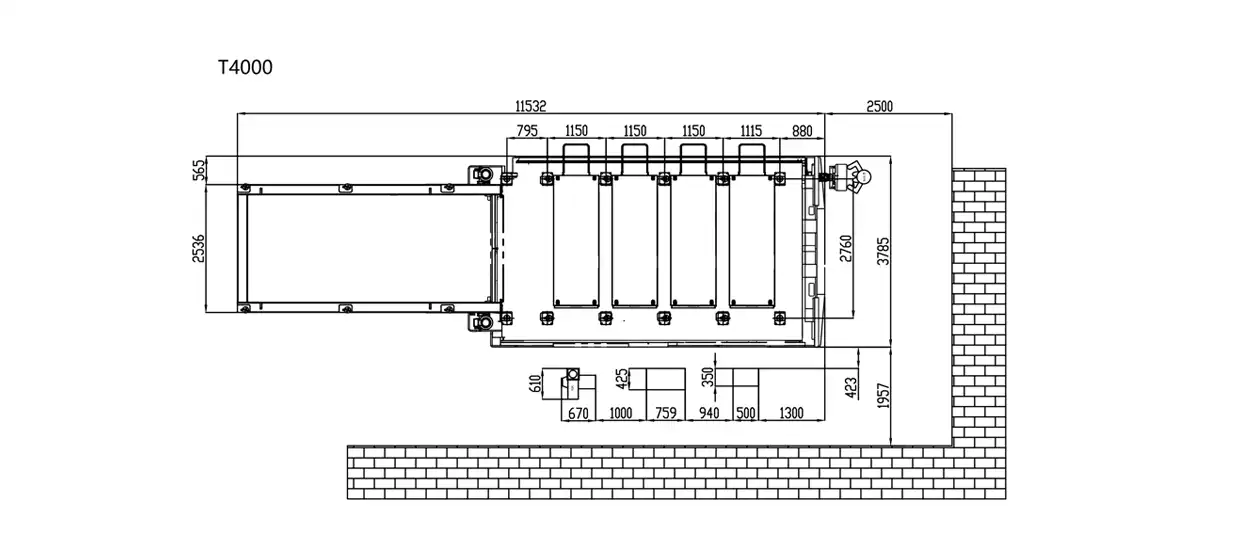

Baison T-4000
Arbeitsbereich
4000*2000mm
Max. Plattengewicht
2500 kg
Maschinengröße*
11540*4100*2500 mm
Maschinengewicht*
9288 kg
Stromdaten
64.3kw/100A
X-Achse
2050 mm
Y-Achse
4100 mm
Z-Achse
370 mm
Positioniergenauigkeit (X/Y)
±0.03 mm/m
Wiederholgenauigkeit (X/Y)
±0.03 mm
Max. Verfahrgeschwindigkeit
140 m/min
Max.Beschleunigung
1.8 G
Stromanschluss
3Phasen , 400V / 50Hz
Leistungsschutzstufe
IP54
Maximal schneidbare Wanddicke
30 mm
12 kw
40 mm
15 kw
50 mm
20 kw
50 mm
30 kw
70 mm
40 kw
Hinweis: Die maximal bearbeitbaren Materialdicken sind abhängig von mehreren Faktoren, einschließlich der Materialqualität, der Qualität der eingesetzten Schneidgase, der Servicequalität, der Effizienz des NC-Programms sowie dem Zustand der Verschleißteile. Die erreichbaren Schnittwerte variieren daher in Abhängigkeit von diesen Parametern und können je nach den spezifischen Bedingungen des Prozesses schwanken.
